很多小伙伴们在开始学习人物建模的时候，总是被布线所困扰。今天我们就整理了一些建模相关的布线方法，帮助同学们理清布线思路！

学完你就离大佬又近一步啦！

以游戏建模举例，我们知道，游戏角色贴图的特点是：Less Is More。和一般影视级别角色相比，游戏角色面数少，贴图更是要少、要小，在有限的面数和尺寸里要表现最好的效果，才是游戏角色贴图的最高境界。那么布线也是越简单越好吗？

这种想法并不正确。线过少会导致肌肉变形的可操控性下降。模型布线不是以定型为最终目的，创作者必须为日后的动画着想。即便是单帧，也要为绘制贴图考虑。因此第一步，我们要明晰布线的意义：

01.模型布线的意义

1. 能用最少的面，表现出最好的结构感

2. 方便减少线段，便于制作LOD模型，以适应多种场景的切换

3. 方便增加线段，例如进ZBrush进一步深入雕刻细节

4. 如果有涉及到动画制作，那么好的布线也方便刷模型的蒙皮权重

5. 好的模型布线方便UV的拆分

02.布线疏密的依据

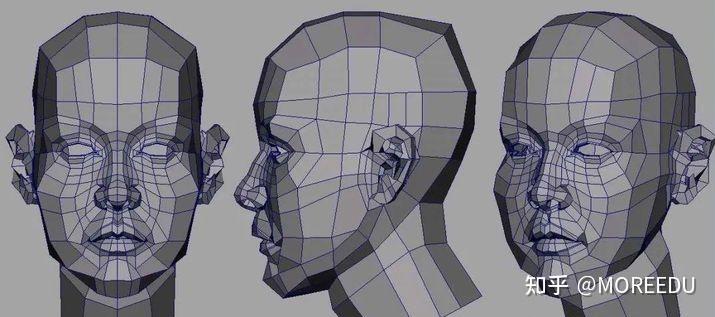

无论是动画级还是电影级，布线的方法基本上没有太大区别，只是疏密安排不同而已，基本上可以遵循这样的规律：

1. 运动幅度大的地方，线条密集，包括关节部位，表情活跃的肌肉群。

密集的线有两个用途：

（1）用来表现细节；

（2）使伸展更方便。

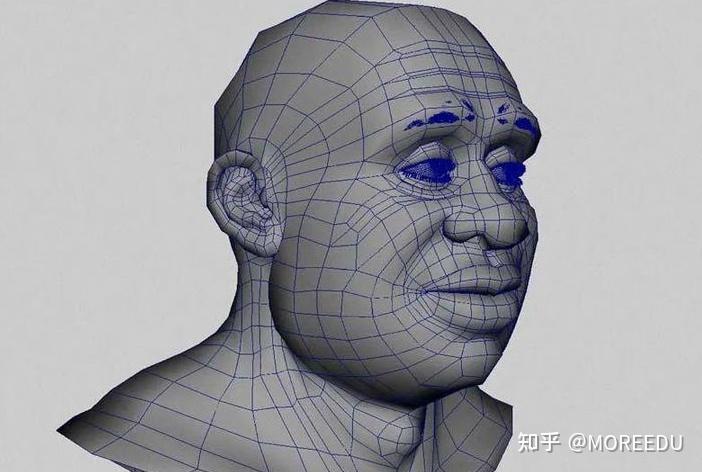

比如：眼睛在表情动画中的变化是最丰富的，因此眼眶周围需要有足够的伸展线。而头盖骨部位不会有肌肉变形和骨骼运动，此处的布线能够定型就可以了。耳朵的形体很复杂，但是它布线的密集只是为了起到增加细节的目的而已。

2. 运动幅度小的地方，线条稀疏，包括头盖骨，部分关节和关节之间的地方。

03.布线的准则

布线的准则：动则平均，静则结构

伸展空间要求大、变形复杂的局部，采用平均法能够保证线量的充沛及合理的伸展走向，以此来支持大的运动幅度。

变形少的局部用结构法做足细节，它的运动可伸展性不用考虑那么周全。

04.布线均等的四边形法

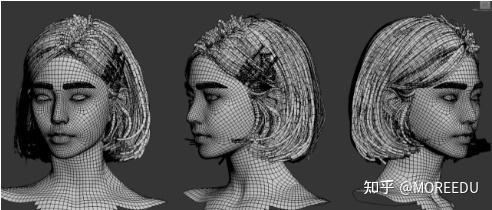

顾名思义，均等四边形法要求线条在模型上分布平均且每个单位模型近似。

均等法的线条安排一般是按照骨骼的大方向走，即纵向要和相对应的骨骼垂直。

优点：由于面与面大小均等、排列有序，为后续工作提供很大的便利。

（1）方便循环线的选择；

（2）方便深入细化、雕刻；

（3）方便UV的选择断开；

（4）如果是角色造型，将会方便以后的骨骼蒙皮。

缺点：要想体现更多的肌肉细节，则面数会成倍的增加（一般用于对视觉要求苛刻的电影角色）。

05.布线的一分三法

有些朋友在增加细节时喜欢使用挤出工具（extrude），建立工业模型时确实很好用，但是在建立生物模型，特别是建立人体模型时是不值得提倡的。因为extrude一次就会出现四个五星，四个三星，这些状况出现在运动幅度大的地方，会给日后的蒙皮和动画带来相当大的麻烦。

逼不得已，又不能用无尽的加线使它符合均等法的时候，我们使用“一分三法”。

一分三法主要是用于由简单到复杂过度的处理上，既增加细节、衔接转折，又不会让布线变的混乱不堪。

鼻子的分线不用这种方法，鼻翼就很难出型；大腿处如不用此方法，臀部便不能进行动画变形了。

说完“一分三法”不得不提“一分二法”。

它们有本质的区别，一分二法一般用来改变布线的走向，它们是由不同肌肉交界时造成的，起到分流造型的作用。

06.布线多边形的处理

三星、五星、多边形、三角面该如何处理呢？

多边形建模一般要兼顾圆滑后的效果，但是，五星、三星、多边形、三角面再圆滑后会有不平整的表现，产生瑕疵。

五星、五边形在表情上会难以控制，不能很好的伸展，一般哪里出现五星，伸展便会在哪里截止。

如果运动幅度大的地方有它们的身影就会严重影响肌肉变形。人眼、嘴部圆形越多越有利于肌肉的伸展，更适合表情制作。

在不可避免的情况下，将三星、五星尽量藏在肌肉运动幅度小或者主视线以外的地方。如下所示：

07.布线的灵活运用

在《X-MAN》中有一段人的面部表情是真人合成进来的，但是会在后半段中被虚拟角色代替，最终熔化成水，这里虚拟角色不需要表情，因此模型布线要符合水的融化方式才是明智的选择。

08.布线时的注意事项

TIPS1. 线段有始有终

不要有来历不明的线，线段要有头有尾，不能无缘无故中途断开。

线段有始有终的好处：

（1）线段有始有终，不会出现黑面、破面

（2）方便隔行删线，制作LOD模型

（3）方便修改造型，快速循环线方便选择修改

（4）方便UV的拆分、划分材质等等

TIP2.结构走线

线段的走势要顺应物体的结构，简单的说就是按照结构来进行走线。例如人物角色的嘴部和眼部，按照结构来走线，由中心向外部散射的环线。

结构走线的好处：

（1）方便UV拆分

（2）方便材质的区分

TIP3.布线干净整洁

布线工整，尽量横平竖直。去除一些对结构没有影响的线段，使模型布线变的干净整洁、清爽，这样可以使用最少的面数，获得最好的模型效果。

相信同学们看完以上内容对布线有了更多的了解

快去实践检验吧！
