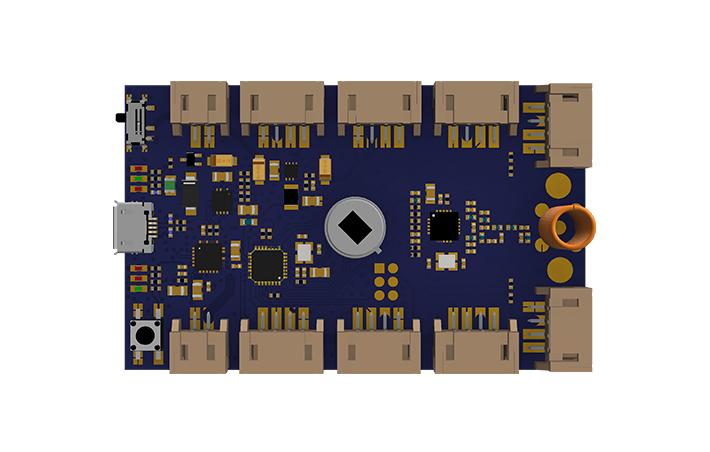

之前写过一篇题为「我设计了一款开源 Sensor Beacon 硬件」的文章，很多小伙伴想知道下面的渲染图是怎么做出来的，我抽空整理了一下（其实是熬夜写的），分享出来，希望跟大家互相交流学习。

先说点别的

有没有小伙伴遇到过下面这种情况，我们惺惺相惜一下?

我想表达的是：随着硬件设计复杂度的增加，硬件攻城狮越来越苦逼了，要考虑的问题一大筐：在时间有限、没钱的情况下设计出符合电气要求、机械要求的板子，而且要“一板成功”，甚至还要符合大部分人的“审美”，真的是让人“细思极恐”。这就是为什么有时候就好羡慕隔壁正在加班的程序猿，好像他们的问题加班就能够搞定，而我们这些问题是加班都搞不定?

在备受“摧残”之后，我决定不断学习新的技术来“改变命运”，搞不好可以出任CEO → 迎娶白富美 → 走向人生的巅峰↗

得益于很多“所见即所得”的技术，如仿真、热设计、三维CAD等等，我们已经能够在产品被制造出来之前就看到它非常逼真的模样，还可以借助3D打印将其变成实物模型。这样想想的话，生活在这个时代的我们应该很幸福才对~

没时间解释了，老司机赶紧上车。接下来，我就认真分享一下最近获得的小技巧：如何创建「产品级」的板级 3D 渲染图？

我所用的工具

Cadence Allegro 16.6Autodesk Funsion 360

第一步：

Allegro 中为器件指定 3D STEP 模型，常用的可以到 3D ContentCentral 下载，特殊的可以用 Fusion 360 建模后导出

第二步：

将设计完的板子导出为 STEP 文件

第三步：

Fusion 360 → 从文件新建设计 → 打开上一步输出的 STEP 文件

以我最近设计的一个板子为例，这是打开之后未编辑的效果：

删除不想要的实体，这里我删掉没有指定step的定位孔和排针：

修改完成后，切换到渲染界面：

鼠标右键 → 物理材料，为板子指定材料，我这里选择的是环氧树脂，直接将其拖动到左侧浏览器-BOARD 即可：

点击左上角 外观 按钮，为 实体、零部件 或 面 指定外观颜色，直接拖到它们的位置即可：

拖动到 SHAPE 就可以改变阻焊层的颜色，这里用了蓝色：

接下来，我们给焊盘镀金，直接拖动到 PADS ：

如果过孔不开窗，我们可以给它盖上“蓝油”，为了能看到过孔，我们选择跟阻焊层稍微有点差别的“蓝色”：

同样的方法，处理一下 Bottom 层，基本就OK了：

第四步：

板子摆好POSE，准备拍照?，不对，专业术语叫渲染：

设置渲染质量，速度视机器而定，像我的工作站本地渲染器最高质量也就一杯咖啡的功夫

下面就是出好的图：

啰里啰嗦一番，终于把这事讲完了，不知道你有没有明白，算是给小伙伴有个交代了。
